Description
NOVA NOTE:
APPROXIMATE RADIATOR OVERALL DIMENSIONS:
25 1/2″ W
21 1/4″ H
22 1/4″ H INCLUDING RADIATOR CAP FLANGE
7 1/8″ THICK INCLUDING SHROUD
2 3/4″ TANK
3 1/4″ VERTICAL SIDE MOUNT BRACKETS
APPROXIMATE CORE DIMENSIONS:
24 1/2″ W
16″ H
1 1/8″ TUBES
2 ROW CORE
MOUNTING HOLES FOR CORE SUPPORT & 07006 FAN SHROUD
24 1/2″ C-C HORZ
11″ C-C VERT

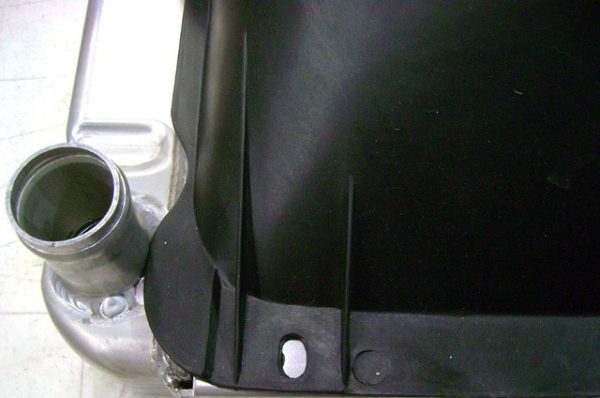

WHEN ATTACHING THE SHROUD TO THE ALUMINUM RADIATOR YOU WILL NEED TO TRIM
THE PLASTIC SHROUD AROUND THE TOP RADIATOR INLET. SEE PHOTO.
IT IS POSSIBLE YOU WILL HAVE TO DRILL DIFFERENT HOLES FOR THE SHROUD TO MOUNT CORRECTLY.
RADIATOR INCLUDES TRANSMISSION LINE ADAPTERS & PLASTIC DRAIN PLUG WITH ORING
***KIT INCLUDES***
07005A RADIATOR, INCLUDES
INTERNAL TRANSMISSION COOLER (ALSO CAN BE USED FOR MANUAL TRANS, PORTS WILL BE HIDDEN BY FAN SHROUD)
07006 FAN SHROUD
07091 DRAIN PLUG
07041 OVERFLOW TUBING, 3 FT
07001 RADIATOR INSTALLATION TIP SHEET
83385 RADIATOR & SHROUD HARDWARE KIT
***IF YOU DO NOT UNDERSTAND HOW A PROPERLY FUNCTIONING
COOLING SYSTEM OPERATES, OR HOW TO FLUSH THE SYSTEM
PLEASE CONSULT A PROFESSIONAL MECHANIC BEFORE INSTALLING THIS PRODUCT.
FLUSHING THE SYSTEM INCLUDES ENGINE BLOCK, HEATER CORE, WATER PUMP ETC.
